在屋顶太阳能项目中，中压块和侧压块虽然看起来不大，但它们对整个光伏阵列的稳定性和安全性起着至关重要的作用。这些屋顶光伏夹具将组件固定在安装导轨上，直接影响系统能否持续运行超过25年。选择不当或质量低劣的夹具会导致组件在强风中翘起、在积雪荷载下变形或因振动而松动，从而产生微裂纹、降低功率输出，甚至造成安全隐患。相反，精心选择并正确安装的夹具可以均匀分配载荷，提供可靠的电气接地，并保持阵列的结构完整性。因此，了解如何选择和使用光伏组件安装夹具对于任何屋顶太阳能安装都至关重要。

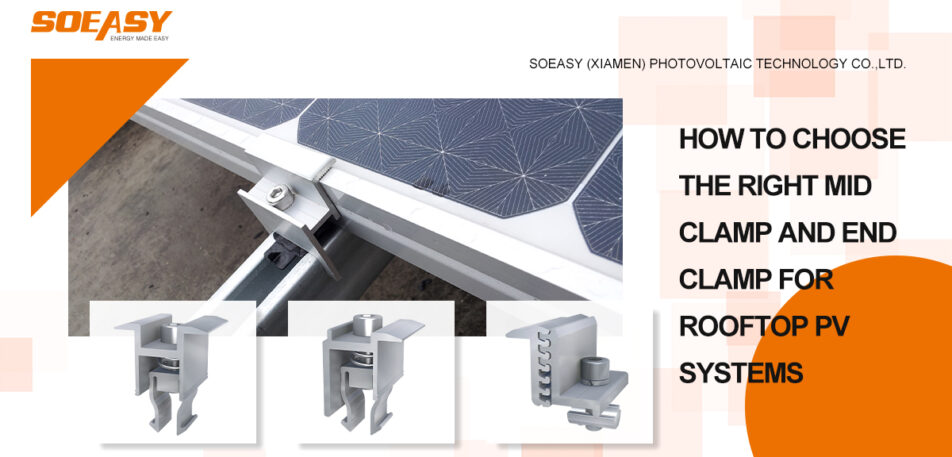

了解中压块和侧压块

中压块安装在两个相邻组件之间，可同时固定两个组件。它们防止组件滑动或移位，将风荷载和雪荷载传递到导轨，并通过锯齿状齿穿透铝框架的氧化层提供电气接地。它们还能保持适当的间距，以适应热胀冷缩。端部夹具安装在光伏阵列的起始端和末端，用于固定组件的外边缘，防止风力掀起，确定阵列布局的参考线，并使系统外观更加美观。

为屋顶光伏系统选择合适的夹具类型对于确保安全性、耐用性和系统性能至关重要。

光伏夹具的材料选择

材料的选择会影响性能和使用寿命。下表总结了屋顶光伏夹具中常用的材料，并重点介绍了它们的优点、局限性和理想应用：

对于大多数项目而言，铝制夹具具有最佳的性价比，而对于高度腐蚀性环境，建议使用不锈钢夹具或 Zn-Al-Mg 涂层夹具。

夹具选择的关键因素

屋顶光伏系统中压块和侧压块的选择取决于多种因素。组件类型和厚度是主要考虑因素，因为单晶硅和多晶硅组件通常有 30-40 毫米的边框，双面玻璃组件更薄或无边框，而薄膜组件可能需要定制夹具。夹具过紧会压坏组件边框，而夹具过松则无法固定组件。

屋顶类型和安装系统也会影响选择。带钩槽的瓦屋顶通常使用标准夹具。立缝金属屋顶需要专用接缝夹具，而无轨或迷你轨道系统通常采用紧凑型或集成式设计，直接连接到L型支脚。

风荷载和雪荷载决定了机械性能要求。高风速地区需要夹持面更长、扭矩额定值更高的夹具，而积雪较厚的地区则需要更强的抗剪切性能。作为一项实用指南，夹具的承载能力至少应为极限荷载的1.5倍。在风速超过150公里/小时的地区，使用夹持长度为60毫米或更长的加长型端部夹具可以提高抗拔力。

环境腐蚀进一步影响材料选择。下表列出了按环境等级划分的推荐材料：

安装的最佳实践

正确的安装与选型同样重要。必须严格控制拧紧扭矩，因为扭矩不足会导致模块松动并造成风致疲劳，而扭矩过大则可能压碎框架并造成玻璃出现隐蔽裂纹。M6螺栓的标准扭矩范围为8-12牛米，M8螺栓的标准扭矩范围为15-20牛米。安装人员应始终遵循制造商的规范，并使用预设扭矩扳手或扭矩限制冲击扳手。

夹具应沿轨道均匀分布，中间夹具应与加强筋对齐，端部夹具应垂直位于模块边缘，以确保载荷均匀分布。每 12 个月或在大风雪天气后进行定期检查有助于维护系统安全。应检查螺栓紧固情况、夹具腐蚀情况、模块对齐情况，并记录异常移动噪音。任何松动或损坏的夹具都应立即重新拧紧或更换。

确保系统长期安全

尽管中压块和侧压块体积小巧，但它们对于屋顶光伏系统的安全性和效率至关重要。选择合适的夹具需要考虑组件框架厚度、屋顶腐蚀环境、风雪荷载以及安装效率。可调节或预组装的夹具可以提高安装速度，而加固型或加长型夹具则可在高负载条件下提供额外的安全性。最终，高质量的夹具能够确保牢固的固定、耐腐蚀性、易于安装以及可靠的电气接地，从而保证整个光伏阵列的长期稳定性和安全性。
