日本の BESS・産業現場向け防音壁の高さ選定方法

日本では、蓄電池システム（BESS）や工業用変電所から発生する騒音が、再生可能エネルギープロジェクトのコンプライアンスリスクになっています。 一部の企業は経験だけで防音壁のサイズを決めており、高さの設定を誤ると騒音測定が不合格になったり、工事のやり直し、追加費用や工期の遅れにつながったりします。この記事では、日本の騒音規制、音響理論、現場の地形、耐風要求に基づき、BESSや産業現場の展望台の防音壁の高さを計算する方法や選定ルールを解説します。以下では、Soeasyのエンジニア向け防音壁を使って得られた実用的な参考情報を紹介します。 ...

1. BESS・産業施設に適用される日本の騒音規制を把握する

防音壁高さを決める前に、騒音規制法で定められた規制値を確認する必要があります。 地域の用途地域ごとに昼間・夜間の敷地境界騒音基準が設定されています。 BESS の冷却ファン、インバータ、変圧器は広帯域の定常騒音を発生し、音源の多くは地上 1.0～2.5m の高さに位置します。 騒音検査は敷地境界線および隣接する住宅などの受音点で測定されます。

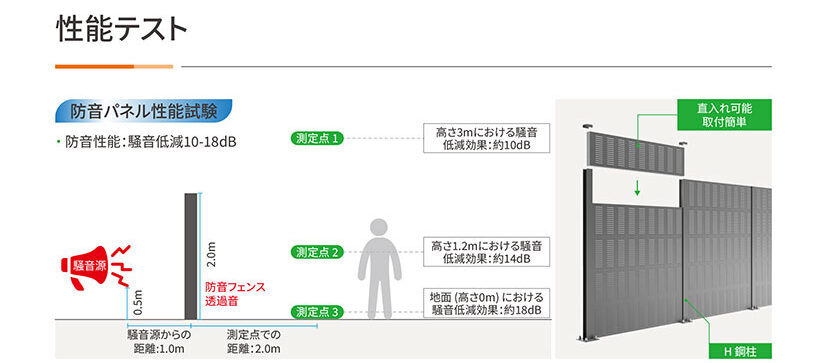

2. 防音壁の音響原理：音の回折現象

防音壁による騒音低減は主に、壁上端を回り込む音波の回折によって生まれます。 防音壁が高いほど音波の経路差が大きくなり、騒音減衰量が増加します。 高さ計算の 3 大要素：

  1. 音源（BESS ファン・インバータ）の高さ
  2. 受音点（住宅窓または地上測定点）の高さ
  3. 音源～防音壁、防音壁～受音点の水平距離

簡易目安：音源と受音点を結ぶ見通し線より壁天端が上にある場合、効果的な騒音低減が期待できます。

3. 日本 BESS 向け防音壁必要高さ算出の手順

手順 1 音源と受音点の敷地マッピング

BESS コンテナ、インバータ、冷却ユニット、変圧器など主要騒音機器を一覧化。 各音源の標高、位置、発生騒音スペクトルを記録します。 近隣住宅、学校、道路などの受音点をマーキング。受音点高さと水平距離を記録します。

手順 2 目標騒音低減量を確定

自治体の騒音許認可要件に基づき必要な dB 低減値を決定します。 一般的な BESS プロジェクトでは 5～15dB の減衰が必要です。目標 dB が高いほど、必要壁高さは大きくなります。

手順 3 理論上の最低高さを算出

Japanese environmental impact assessment widely adopts the Maekawa diffraction formula for noise barrier prediction. Input source height, receiver height and horizontal separation to obtain the theoretical minimum barrier height. This value is only a baseline and cannot be directly used for construction.

手順 4 安全余裕と地形補正を加える

日本の土木設計慣例では通常 0.3～0.8m の安全余裕を追加します。 敷地の傾斜、盛土・窪地は実効高さを変えます。 住宅側に上り坂がある場合、防音壁をさらに高く設計する必要があります。

手順 5 風荷重と構造限界を検証

日本特有の重要制約：音響計算だけで高さを決めてはいけません。 壁が高くなるほど風圧荷重が増大します。建築基準法に基づく耐風計算が必須です。 Soeasy のストレートトップ型とアーチトップ型防音壁では構造限界が異なります。アーチトップ設計は風荷重リスクを抑えながら音響性能を向上可能です。

4. Reference Height Specifications for Japanese Energy Storage Sites

プロジェクトの種類推奨防音壁高さ適用条件
小規模 BESS・変電所、住宅から遠い2.0–2.5 m騒音規制が緩く、受音点が遠い案件
标准集装箱BESS与附近住宅建筑 住宅建筑3.0–4.0 m蓄電システムの商用案件で最も一般的
高噪声设备，接收器近距离接4.0–5.0 m構造補強、風荷重詳細計算必須

備考：多くの都道府県で 4m 超の防音壁は追加構造計算と申請書類が必要になります。

5. 防音壁高さ選定でよくある失敗例

  1. BESS コンテナ高さに壁高さを合わせるだけ。見通し線が残り、騒音低減効果が不十分
  2. 敷地傾斜を無視。平地用計算式が坂地プロジェクトでは成立しない
  3. 風荷重を考慮しない。台風地域で高すぎる壁は構造上のリスクを生む
  4. 昼間騒音だけ計算。住宅地では夜間規制値が厳しい
  5. 季節運転モード：BESSのファンは夏により速く回り、騒音レベルが上がります。

6. 算出高さに対応する Soeasy 防音壁ソリューション

Soeasy エンジニアリング防音壁は日本 BESS・産業現場向けモジュール設計です。

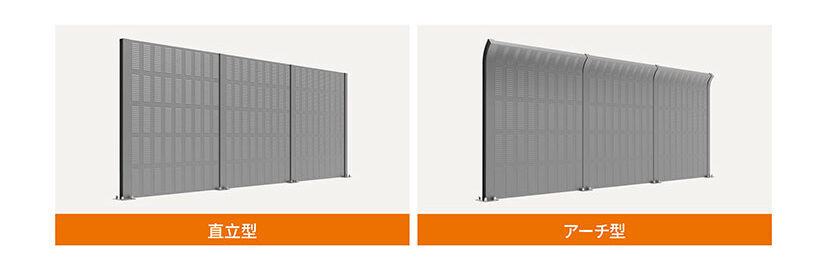

  • ストレートトップパネル、アーチトップパネルの 2 種類から高さ設計に応じ選択可能
  • 3 層複合構造：外側ルーバー、グラスウール吸音層、無孔遮音層。蓄電コンテナの高低混合周波数騒音に対応
  • プレハブモジュール施工。音響シミュレーションレポートに基づき高さセクションをカスタマイズ
  • 構造部品は耐風試験実施済み、日本向け技術資料作成に対応

よくある質問

Q1：日本 BESS に必要な防音壁の高さはどれくらい？

A：住宅に近いコンテナ型 BESS の多くは 3.0m～4.0m が採用されます。最終高さは音響シミュレーション、音源 - 受音点の位置関係、自治体騒音条例により決定します。

Q2：アーチトップ防音壁は物理的高さを抑えられますか？

A：はい。アーチ形状が音の回折を最適化します。同じ騒音低減効果を、ストレートトップより低い物理高さで達成可能で、風荷重の影響も低減します。

Q3：防音壁高さ計算に地形は重要ですか？

A：非常に重要です。敷地の傾斜が音源と受音点の見通し線を変化させます。日本の許認可申請用の高さ計算には、現地地形測量結果を含める必要があります。

結論

日本では、バッテリーエネルギー貯蔵システム（BESS）や変電所プロジェクトの防音壁の高さを決めるのは、音響・現地の法規・地形測量・構造の耐風評価などを総合するマルチディシプリンの作業です。この作業は許容される騒音限度から始めて、騒音源と受音点の位置図を描き、Maekawa回折計算を行い、さらにSOEASY方式を使います。SOEASYは日本市場に特化していて、地元のBESSや変電所プロジェクトに信頼性の高い防音壁（防音壁）を提供します。
